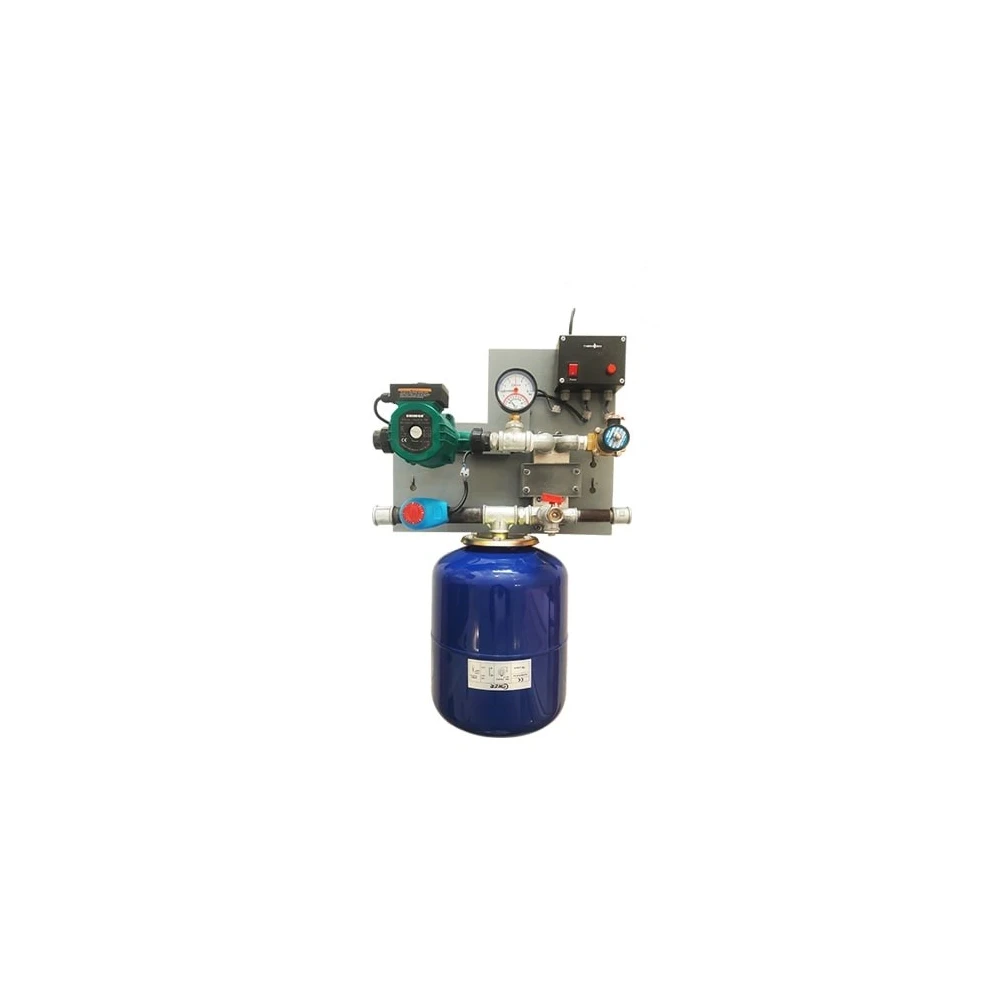

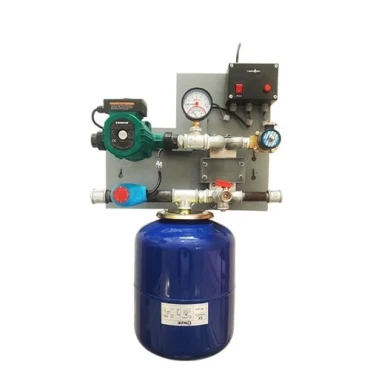

یونیت مرکزی سیستم گرمایش از کف ترموباکس مدل TB50

ترموباکس TB50

گرمایش از کف بر خلاف سیستم های گرمایشی دیگر مانند رادیاتور یا فن کوئل، سیستمی با دمای سرویس دهی پائین می باشد. بدین صورت که مطابق با استاندارد دمایی مربوطه، به منظور حصول آسایش گرمایی باید آب با دمای 38 الی حداکثر 48 درجه سانتیگراد در لوله های کف جریان داشته باشد. اگر این محدوده تنظیم دما مراعات نشود، دمای کف اتاق بسیار گرم شده شرایط محیطی می تواند بسیار نامطبوع شده و راه رفتن در کف اتاق هم بسیار دشوار می شود. لذا بسیار مهم است که با روش هایی بتوان دمای آب جاری در سیستم گرمایش از کف را در محدوده دمای پایین تحت کنترل دقیق و مستمر داشت، در عین اینکه تأمین دمای بالا برای رادیاتورها و تأمین آبگرم مصرفی با دمای مطلوب نیز وجود داشته باشند.

Thermobox نوعی یونیت مرکزی سیستم گرمایش از کف با امکان تنظیم دمای مورد نیاز برای سیستم مربوطه می باشد. ترموباکس مدل TB50 یونیت مرکزی سیستم گرمایش از کف است که قطعات و ظرفیت حرارتی آن برای حداکثر 50 متر مربع گرمایش از کف اجرا شده پیشنهاد می شود.

قطعات نصب شده در ترموباکس TB50

1- پانل الکتریکی به منظور روشن و خاموش نمودن کل سیستم گرمایش از کف

2- مبدل حرارتی صفحه ای به منظور تبادل گرما بین سیستم دما بالا و سیستم گرمایش از کف (با دمای پائین) در دو لاین مختلف

3- ترموستات به منظور تنظیم دمایی در خط سیستم گرمایش از کف مطابق دمای مورد نیاز

4- شیر برقی (شیر سولنوئید) به منظور باز و بسته نمودن خط آبگرم دما بالای ورودی به مبدل حرارتی صفحه ای

5- پمپ سیرکولاتور با دبی و هد مورد نیاز برای گردش آب در کل مجموعه لوله های سیستم گرمایش از کف

6- منبع انبساط بسته مورد نیاز برای سیستم گرمایش از کف

7- نمایشگر فشار و دمای سیستم گرمایش از کف

8- شیر پرکن آب و تخلیه سیستم گرمایش از کف

9- شاسی فلزی که کل تجهیزات این یونیت مرکزی روی این صفحه نصب و سوار می گردد.

10- دیوارکوب فلزی قلابدار اتصالی به دیوار (توسط پیچ و رول پلاک) که به منظور اتصال محکم تجهیز ترموباکس به دیوار در موقعیت مناسب و مطلوب می باشد.

جدول مشخصات فنی ترموباکس نوع TB 50
