روفتاپ پکیج

روفتاپ پکیج‌ها یکی از انواع سیستم‌های سرمایشی، گرمایشی و تهویه مطبوع هستند که در اقلیم کشور ما از کارایی و راندمان نسبتاً قابل قبولی برخوردارند؛ به طوری که در بسیاری از مجتمع‌های مسکونی، اداری، صنعتی، و همچنین مجتمع‌های تجاری بزرگ از روفتاپ پکیج یا پکیج یونیت پشت بامی استفاده می‌شود. ما در ادامه این مقاله قصد داریم تا با شما در رابطه با ساختار کلی این محصول و مشخصات فنی و شاخص‌های ارزیابی آن ها در زمان خرید و سرمایه‌گذاری صحبت کنیم. بنابراین، چنان‌چه قصد خرید، یا کسب اطلاعات فنی و تخصصی در مورد روفتاپ پکیج را دارید، پیشنهاد می‌کنیم که تا پایان این مقاله همراه ما باشید.

روفتاپ پکیج چیست؟

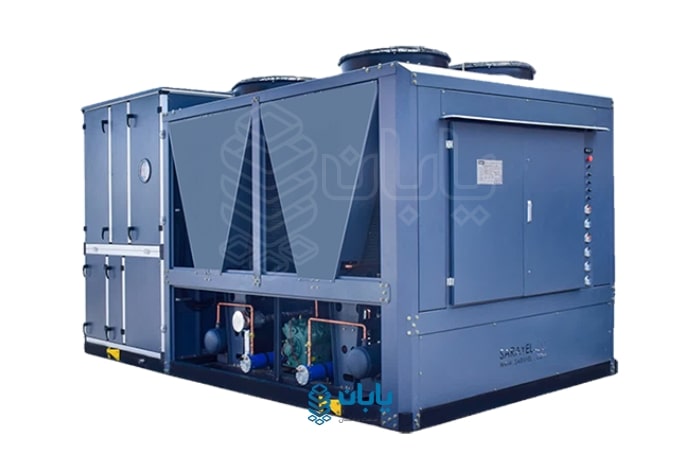

این دستگاه تلفیقی از دستگاه‌های چیلر و هواساز در پکی یکپارچه است که فرایند سرمایش، گرمایش، فیلتراسیون و تنظیم رطوبت هوا را  بر عهده دارد. در واقع روفتاپ پکیج دستگاه‌هایی مستقل با راندمان انرژی بالا می باشند که در بین سیستم‌های تهویه مطبوع از کارایی بسیار خوبی برخوردارند.

عملکرد روفتاپ پکیج

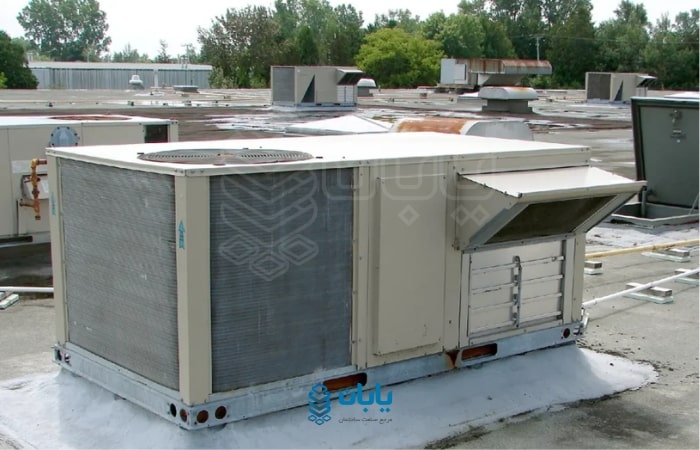

وظیفه اصلی این محصول تأمین هوای خنک مورد نیاز به روش انتقال سرمایش از طریق سرمایش تولید شده در واحد کندانسینگ و انتقال آن به کویل سرمایش در هواساز می‌باشد. در اینجا هر دو سیستم، یعنی کندانسینگ و هواساز به صورت یک مجموعه واحد و مستقل تعریف می‌شوند. این که چرا نام این دستگاه پکیج پشت بامی نیز هست، به این دلیل است که روفتاپ پکیج همیشه بر روی پشت بام ساختمان‌ها قرار می‌گیرد و از یک فرایند بالا به پایین یعنی از ارتفاع بالا به ارتفاعات پایین برخوردار است. به علاوه، در سیستم‌های فوق، بخار مبرد بعد از فرایند تراکم در کمپرسور و افزایش همزمان فشار و دما، وارد کندانسور می‌شود و پس از خنک شدن، تا دمای اشباع بیشتر گرمای خود را از دست داده و چگالیده می‌شود. مایع خنک کنندۀ حاصل، راهی بخش هواساز دستگاه می‌شود و از شیر انبساط عبور می‌کند. پس از کاهش فشار و دمای ایجاد شده، وارد کویل سرمایش می‌شود. به این ترتیب با عبور جریان هوا از روی کویل و سرد شدن، مبرد ورودی به دلیل دریافت گرمای هوا بخار می‌شود و پس از بازگشت به قسمت کندانسینگ دوباره وارد کمپرسور می‌شود و این چرخه همچنان ادامه پیدا می‌کند. از طرفی دیگر توجه داشته باشید که وظیفه اصلی روفتاپ پکیج، تأمین هوای خنک مورد نیاز می‌باشد. به همین دلیل چرخه سرمایش آن دارای چهار مؤلفه اصلی است که عبارتند از:

1) کمپرسور: نظر به این که ظرفیت سرمایشی بیشتر این دستگاه‌ها در بازۀ 10-30 تن تبرید است، معمولاً از کمپرسورهای اسکرال پیستونی برای متراکم کردن گاز خنک کننده در آن ها استفاده می‌شود. البته برای ظرفیت‌های بالاتر که از تیراژ تولید کمتری برخوردارند، می‌توان از کمپرسورهای اسکرو نیز استفاده کرد. شایان ذکر است که با استفاده از ترموستات یا اندازه‌گیری دمای هوای برگشتی یا خروجی از اتاق، این قابلیت وجود دارد که ظرفیت تولیدی کمپرسورها را تنظیم کرد. مثلاً در روفتاپ پکیجی که دارای دو کمپرسور اسکرال است، در فصل تابستان تا زمانی که دمای اتاق به دمای بالاتر از دمای تنظیم شده نرسیده باشد، کمپرسور دوم روشن نمی‌شود.

2) کندانسور: به دلیل ظرفیت سرمایشی پایین بیشتر روفتاب های پکیج، بهره‌گیری از کندانسور آبی می‌تواند در حکم استفاده از یک برج خنک کننده باشد که افزایش هزینه‌های بهره‌برداری را نیز به همراه دارد و پروژه را از توجیه اقتصادی خارج می‌کند. بنابراین، تقریباً می‌توان این طور قضاوت کرد که کندانسور تمامی روفتاب های پکیج از نوع هوایی است. از این رو گاز خروجی داغ حاصل از فعالیت کمپرسورها به کمک هوای محیط خنک شده و تبدیل به مایع می‌شود.

3) شیر انبساط: در اینجا نیز همانند چیلرها، کنترل جریان خنک کننده و کاهش دمای آن که به وسیله شیر انبساط (که معمولاً از نوع مکانیکی هست) از طریق ایجاد فرایند اختناق انجام می‌شود. با این تفاوت که در ساختار این محصول قطعه‌ای به نام پخش کن بعد از شیر انبساط قرار می‌گیرد تا خنک کننده بتواند به مقدار یکسان در تمامی لوله‌های کویل جریان پیدا کند. چرا که پراکندگی لوله‌های انتقال دهنده جریان خنک کننده در اواپراتورهای آبی کمتر از اواپراتورهای هوایی است، لذا استفاده از قطعه پخش کن بعد از شیر انبساط در چیلرها الزامی به نظر نمی‌رسد؛ هر چند که برخی از تولید کنندگان در محل ورودی خنک کننده به اواپراتورهای آبی همچنان از مکانیزم پخش کن استفاده می‌کنند.

4) اواپراتور هوایی: اواپراتور هوایی، یک کویل است که شبیه به کویل آب سرد در هواسازها عمل می‌کند و جریان هوای عبوری از روی آن خنک می‌شود. البته با این تفاوت که در اینجا به جای آب سرد، جریان سرد خنک کننده وارد لوله‌های کویل شده است. از این گذشته، همان گونه که در بالا هم اشاره شد، در محل ورودی کویل از یک قطعه به نام پخش کن استفاده می‌شود و به دلیل تمیزی و درجه خلوص بالاتر خنک کننده نسبت به آب، این امکان وجود دارد که از لوله‌هایی با قطر کوچک‌تر نیز در کویل استفاده شود. جاری شدن یکنواخت شاره خنک کننده در لوله‌های کویل به منظور جلوگیری از ورود مایع خنک کننده به داخل کمپرسور از اهمیت زیادی برخوردار است. به همین دلیل در کویل آب سرد هواساز، استفاده از قطعه پخش کن ضروری به نظر نمی‌رسد.

سامانه هواساز روفتاپ پکیج

سامانه هواساز روفتاپ پکیج، با توجه به کاربری سایر ویژگی‌ها و الزامات پروژه می‌تواند از اجزا و قسمت‌های گوناگونی برخوردار باشد که مهم‌ترین آن ها عبارتند از:

1) فیلتراسیون: فیلتراسیون هوا از مهم‌ترین اجزاء برای حفظ سلامتی افراد ساکن یا شاغل در یک محیط است که شرایط لازم برای فعالیت‌های دقیق، ویژه و حساس - مثلاً کالیبراسیون تجهیزات خاص و انجام آزمایش‌های ویژه - را فراهم می‌آورد. فیلترها انواع گوناگونی دارند و به دلیل ابعاد زیادی که روفتاب های پکیج دارند، معمولاً از یک یا حداکثر دو لایه فیلتر برای پاک‌سازی جریان هوای ورودی به محیط مورد نظر استفاده می‌شود.

2) سامانه گرمایشی: پکیج‌های پشت بامی با تعبیه کویل گرمایشی در قسمت هواساز، گذشته از سرمایش می‌توانند الزامات گرمایشی محیط را نیز در فصول سرد سال برآورده کنند. این کویل‌ها یا از گازهای حاصل از احتراق سوخت برای گرمایش استفاده می‌کنند و یا به شکل هیترهای برقی هستند که با عبور جریان الکتریسیته از المنت‌های آن ها کار تبدیل انرژی الکتریکی به انرژی گرمایی را انجام می‌دهند. معمولی‌ترین نوع کویل گرمایش در انواع روفتاپ پکیج‌ها، کویل‌های آبی هستند که در آن ها از جریان آب گرم حاصل از دیگ بخار که دمایی در حدود 82 درجه سانتی‌گراد دارند، استفاده می‌شود. از این گذشته، در این کویل‌ها می‌توان به جای آب گرم از بخار آب نیز استفاده کرد. اگر طراحی سیکل سرمایش در روفتاپ پکیج به شکل پمپ گرمایشی یا هیت پمپ باشد، امکان بهره‌گیری از کویل سرمایش DX به عنوان کویل گرمایشی هم وجود دارد.

3) واحد هوادهی (Air Supply system): برای انتخاب فن مناسب برای هوادهی در روفتاپ پکیج، باید این عوامل در نظر گرفته شوند:

• حجم هوادهی مورد نیاز (Flow Rate)
• مجموع کاهش فشار استاتیکی در قسمت هواساز دستگاه
• مقاوم‌ترین مسیر کانال (Total Static Pressure)

فن با ایجاد اختلاف فشار مناسب، هوای تأمین شده در بخش هواساز را به گردش در می‌آورد و آن را به کانال‌های توزیع هوا انتقال می‌دهد. در دستگاه‌های هواساز یا هوارسان، مؤلفه‌های دیگری نیز وجود دارند که عبارتند از:

• فن برگشت
• رطوبت زن
• رطوبت گیر
• سیستم بازیاب گرما

ولی این نکته را نیز در نظر داشته باشید که در پکیج‌های پشت بامی با توجه به ابعاد بزرگی که دستگاه دارد، تعبیه این قبیل مؤلفه‌ها چندان ساده و امکان‌پذیر نمی‌باشد و دشواری‌های خاص خود را دارد.

مزایا و معایب روفتاپ پکیج

سیستم روفتاپ پکیج، دارای مزایا و معایب متنوعی می باشد که در ادامه قصد داریم به آن ها بپردازیم.

• روفتاپ پکیج نسبت راندمان انرژی بالایی دارد.
• به دلیل ورود مستقیم شاره خنک کننده به داخل کویل سرمایش، همیشه نسبت راندمان انرژی این دستگاه نسبت به ترکیب سیستم‌های چیلر و هواساز مناسب‌تر است و بدین ترتیب شاهد کاهش مصرف برق و هزینه‌های جاری پروژه نیز می‌باشیم.
• برای خرید روفتاپ پکیج، نیازی به هزینه بالا نمی باشد.
• در این دستگاه به دلیل کاهش طول لوله کشی برای خط انتقال مایعات، هزینه تمام شده آن در مقایسه با ترکیب کندانسینگ یونیت و هواساز کمتر است. از این گذشته، به دلیل حذف اواپراتور آبی و قابلیت بهره‌گیری از کمپرسورهای کوچک‌تر در مقایسه با سیستم چیلر هواساز، باز هم شاهد کاهش هزینه پکیج پشت بامی هستیم.

معایب این محصول نیز به شرح زیر است:

• سیستم روفتاپ پکیج از ظرفیت برودتی و حجم هوادهی محدودی برخوردار است.
• به علت یکپارچه بودن این سیستم، شاهد ابعاد بزرگ این دستگاه هستیم. پس ظرفیت برودتی در شرایط اقلیمی معتدل می‌تواند تا حدود 370kW یعنی 105 تن تبرید باشد و ظرفیت هوادهی آن می‌تواند به حدود 35000cfm نیز برسد. به همین جهت انتخاب روفتاپ پکیج مناسب برای پروژه‌هایی با ظرفیت سنگین نیاز به جانمایی زیادی دارد و هزینه‌های اولیه پروژه را افزایش خواهد داد.
• این سیستم دارای کاربری محدودی است.
• استفاده از روفتاپ پکیج به عنوان یکی از انواع سیستم‌های HVAC (از قبیل سیستم ترکیبی کندانسینگ یونیت و هواساز)، به معنی استفاده از هوای خنک یا گرم تولید شده در قسمت هواساز دستگاه می‌باشد. در عین حال، در ترکیب چیلر و هواساز، شاهد این موضوع هستیم که به موازات تولید هوای خنک و گرم، امکان استفاده از آب خنک تولید شده در چیلر برای دستگاه‌های دیگر مثل ایرکولرها و فن کویل‌ها یا برای مصارف برودت صنعتی مثلاً خنک کننده کوره‌ها نیز وجود دارد.
• کیفیت هوارسانی آن از کنترل محدودی برخوردار است.
• به دلیل یکپارچه بودن پکیج‌های پشت بامی، این دستگاه‌ها از حجم و ابعاد زیادی برخوردارند. بنابراین امکان استفاده از فیلترهای گوناگون و اجزای دیگری مثل رطوبت زن، رطوبت گیر، فن برگشت و سیستم بازیاب گرما در بخش هواساز دستگاه با محدودیت زیادی مواجه است. در عین حال اگر پروژه مورد نظر ما نیاز به مؤلفه‌های کنترلی بیشتری داشته باشد و از حساسیت بالاتری بر روی ظرفیت برودتی و هوادهی برخوردار باشد (مثل پروژه‌های بهداشتی و دارویی)، خیلی نمی‌توان روی امکان استفاده از این سیستم حساب باز کرد.

کاربرد روفتاپ پکیج

نه تنها این سیستم، بلکه تمامی سیستم‌های سرمایشی، گرمایشی و تهویه مطبوع که در کشور ما مورد استفاده قرار می‌گیرند، از تنوع عملیاتی بالایی برخوردارند. البته هر یک از این سیستم‌ها دارای محدودیت‌هایی نیز هستند که در بالا هم به آن ها اشاره شد. به طور کلی استفاده از این محصول برای مکان‌هایی منطقی به نظر می‌رسد که فضای یکپارچه با متراژ نسبتاً گسترده موجود باشد. از جمله پروژه‌هایی که توصیه به استفاده از این دستگاه می‌شود و احساس می‌شود که شرایط لازم برای آن را داشته باشند، می‌توان به این موارد اشاره کرد:

• کارخانجات و کارگاه‌های صنعتی
• تالارهای پذیرایی و رستوران‌های بزرگ
• مجتمع‌های اقامتی
• دانشگاه‌ها و مراکز آموزش عالی
• مجتمع‌های تجاری بزرگ
• سالن‌ها و باشگاه‌های ورزشی
• پایانه‌های مسافربری از جمله ترمینال‌ها، ایستگاه‌های راه آهن، فرودگاه‌ها و ...
• سالن‌های نمایشگاهی
• سالن‌های سمینار
• و سایر مراکز اقامتی تجارتی مسکونی و ...

خرید روفتاپ پکیج

همان‌طور که در طول مقاله هم اشاره شد، سرمایه‌گذاری بر روی خرید روفتاب پکیج، نیاز به بررسی‌های تخصصی و کارشناسی بسیار پیچیده دارد. لذا به موازات تیم بازرگانی، تیم کارشناسان متخصص نیز باید در فاز مطالعات تعریف شده برای اجرای پروژه تمامی جوانب فنی، اقتصادی و انرژی مربوط به پروژه خرید نصب و راه‌اندازی آن را در نظر داشته باشند. از سوی دیگر اطلاعات خاص مربوط به هر پروژه از جمله کاربری پروژه، اقلیم منطقه، نوع و حجم ترددهای روزانه، سطح زیربنا و سایر مشخصات فیزیکی پروژه باید مورد بررسی دقیق قرار گیرند.

قیمت روفتاپ پکیج

به طور کلی یکی از مهم‌ترین شاخص‌هایی که در زمان سرمایه‌گذاری بر روی سیستم‌های کلان سرمایشی، گرمایشی و تهویه مطبوع مثل روفتاپ پکیج باید در نظر گرفته شود، موضوع قیمت آن و مسائل اقتصادی مربوط به آن است. به طور کلی مادام که مشتری اطلاعات کافی در مورد فضای مورد نظر، قابلیت‌های مورد انتظار، آپشن‌های مد نظر و سایر ویژگی‌های مربوط به پروژه را در اختیار تیم بازرگانی و فروش پیمانکار تأمین کننده خود قرار ندهد، هرگز نمی‌توان قیمت قطعی آن را برآورد و اعلام کرد. توجه داشته باشید که به غیر از موارد اعلام شده در بالا، نوع و کیفیت قطعات به کار رفته، اعتبار برند و کشور سازنده، نوسانات نرخ ارز، موعد سفارش گذاری و خرید نیز می‌توانند بخشی از کشش قیمتی محصول را به خود اختصاص دهند.

فروش روفتاپ پکیج

اگر ضمن بررسی موارد فنی اعلام شده در این مطلب و با توجه به انتظارات مورد نظر خود از سامانه سرمایشی، گرمایشی و تهویه مطبوع، قصد خرید این دستگاه را دارید، ما در پروژه خرید کنار شما خواهیم بود. برای این منظور پیشنهاد می‌کنیم که ابتدا از گالری محصولات قابل ارائه از سوی فروشگاه اینترنتی یابان (بنیان‌گذار بازار آنلاین تجهیزات ساختمانی در ایران با سابقه بیش از یک دهه فعالیت فنی و مشاوره‌ای در این زمینه) بازدید به عمل آورید و هر گونه پرسش یا ابهامی که در رابطه با سیستم مورد نظر دارید از کارشناسان فنی و بازرگانی این فروشگاه آنلاین جویا شوید. تیم مشاورین فنی و بازرگانی این فروشگاه همواره آماده ارائه خدمات مشاوره‌ای رایگان به مشتریان محترم می‌باشد. پس از کسب اطلاعات کافی و انجام بررسی‌های فنی و قیمتی، می‌توانید نسبت به ثبت سفارش خود اقدام نمایید و پس از نهایی کردن خرید خود، منتظر تحویل دستگاه در نشانی مورد نظر باشید.
