فن کوئل

یکی از مهم‌ترین دستگاه‌های تهویه مطبوع در ساختمان‌های تجاری، مسکونی و صنعتی فن کویل ها هستند که ساختار کلی آن ها شامل یک مبدل حرارتی و فن می‌باشد. این محصول از قابلیت بسیار بالایی برای مکش هوای موجود و تنظیم درجه حرارت فضای محیط‌های سرپوشیده برخوردار است. بنابرین اگر اگر قصد آشنایی، بررسی بیشتر و یا خرید این دستگاه را دارید، به شما توصیه می‌کنیم که تا انتهای این مطلب همراه ما باشید.

فن کویل چیست؟

همان‌گونه که از نام فن کوئل هم پیداست، این دستگاه شامل یک فن و یک کویل است. در واقع یک فن که در مقابل آن یک کویل (سیم‌پیچ) قرار گرفته است. این محصول یکی از اعضای مجموعۀ HVAC و دستگاه‌های تهویه مطبوع است که امروزه در ساختمان‌های مسکونی، اداری و تجاری از کاربرد بسیار زیادی برخوردار می‌باشد. همچنین این دستگاه در فصول گرما سال، آب سرد تولید شده به وسیله چیلر یا مینی چیلر را از مقابل فن عبور می‌دهند و با دمیدن باد خنک به داخل محیط، اقدام به اجرای فرایند سرمایش می‌کنند؛ و در فصول سرد سال نیز آب گرم تولید شده به وسیله دیگ پکیج که در داخل لوله‌های کویل در گردش است را از مقابل فن عبور می‌دهند و با هدایت باد گرم تولید شده به محیط، فرآیند گرمایش را اجرا می‌کنند. به بیانی دیگر، این دستگاه نوعی سامانۀ سرمایشی گرمایشی به حساب می‌آید که با وجود این‌که از فناوری جدیدی برخوردار نیست، اما همچنان از تقاضای بسیار زیادی در تمامی بازارها برخوردار است. این دستگاه دارای یک سوئیچ دستی خاموش و روشن است که با ترموستات کار می‌کند. در واقع ترموستات به فن یا شیر کنترل، فرمان می‌دهد که با تغییر دور فن یا تغییر دبی آب ورودی به داخل کویل‌ها، دمای اتاق را به طور منظم نگه دارد. به علاوه این محصول برای انتقال انرژی تولید شده توسط مولد انرژی، از دو لوله گرم یا سرد و چهار لوله (برای هر دو واحد گرمایش و سرمایش به طور همزمان) استفاده می‌کند و نصب آن نیز بسیار ساده می باشد، ولی به منظور اطمینان از عملکرد بهینه، نیاز به دوره سرویس و نگهداری منظمی دارد. زمانی که فن کوئل روی حالت سرمایش قرار دارد و هوا را خنک می‌کند، آب کندانس شدۀ روی کویل‌ها وارد سینی آن می‌شود و از طریق لوله تخلیه درین به بیرون هدایت می‌گردد.

مزایا فن کویل

مهم‌ترین مزیت این دستگاه لوله کشی آن است که نیاز به فضای زیادی ندارد. همچنین این محصول قابلیت کار با سامانه چیلر و حرارت مرکزی را دارد.از این گذشته، این سامانه می‌تواند به منظور کاهش هزینه‌های انرژی، فضاهای مختلف را به صورت مستقل کنترل کند و امکان کنترل هر اتاق به صورت جداگانه را دارد. از آن جایی که فن کویل می‌تواند با دمای پایین آب نیز فعال شود، در نتیجه برای اقلیم‌هایی که امکان تولید گرما با استفاده از سلول‌های خورشیدی فراهم است نیز مناسب می‌باشد. همچنین، طراحی تأسیسات لوله‌کشی و سیم کشی دستگاه در مقایسه با تمامی سامانه‌های تهویه مطبوع ساده‌تر است.

کاربرد فن کویل

کاربرد فن کوئل به این ترتیب است که دمای محیط مورد نظر را بر اساس دمای تعیین شده از سوی شما تنظیم می‌کند. در واقع این دستگاه نه مولد گرما است و نه مولد سرما؛ بلکه آب گرم و سرد مورد نیاز خود را از سیستم‌های سرمایشی یا گرمایشی دیگر تأمین می‌کند. به عنوان مثال، آب سرد مورد نیاز دستگاه به وسیله چیلر یا مینی چیلر تأمین می‌شود و آب گرم مورد نیاز آن نیز، توسط موتورخانه و یا حتی به وسیله یک پکیج خانگی آپارتمانی تأمین می‌گردد. این محصول دارای انواع گوناگونی هستند که بسته به کاربری پروژه یا نوع ساختمان و یا اقلیم حاکم بر منطقه، انتخاب و مورد استفاده قرار می‌گیرند. توجه داشته باشید که نمی توان از این محصول در هر وضعیت‌ و یا شرایطی بهره گرفت.

اجزای تشکیل دهنده فن کویل

برای آشنایی بیشتر فن کوئل، بهتر است با اجزای تشکیل دهنده آن آشنا باشید. در قسمت زیر، این اجزا نام برده شده اند:

• فن
• کویل یا مبدل گرمایی
• الکتروموتور
• فیلتر
• شیر هواگیری
• ترموستات (کنترل کنندۀ حلقه بسته، مشتمل بر دو دسته ترموستات آنالوگ یا ترموستات مکانیکی و ترموستات دیجیتال)
• سینی درین (برای تخلیه آب)

تجهیزات جانبی در فن کویل‌ها نیز عبارتند از:

• شیر متعادل کننده (برای پروژه‌های بزرگی که نیاز به طول لوله کشی زیاد دارند و در عین حال مشکل کاهش دبی آب را نیز دارند)
• شیر سه راهه برقی
• شیر دوراهه PICV

انواع فن کویل

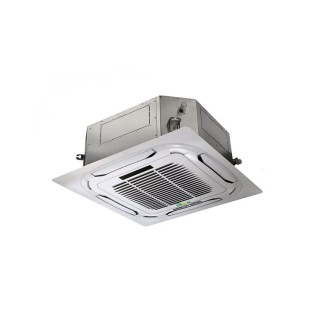

1) کاستی: این فن کوئل قابلیت نصب در داخل سقف کاذب را دارد و هیچ فضای اضافی را اشغال نمی‌کند و همچنین به دلیل طراحی زیبا و مناسبی که در اختیار دارد، از حجم تقاضای زیادی برخوردار است. بنابراین، اگر بنا به سلیقه یا اقتضای فضای موجود قصد اشغال فضای زیادی را ندارید، می‌توانید از فن کوئل کاستی استفاده کنید. همچنین توجه داشته باشید که امروزه در مراکز تجاری شیک و شرکت‌ها و ادارات مدرن از فن کویل کاستی استفاده می‌کنند. البته در زمان خرید این دستگاه، به ویژگی‌هایی از جمله قابلیت نصب بر روی سقف‌های نازک و کم حجم و کیفیت پمپاژ آب درین به خارج توجه داشته باشید. به علاوه، این محصول در دو نوع یک طرفه و یا چهار طرفه به بازار عرضه می گردد. نوع یک طرفه این محصول، عمدتاً در سیستم‌های تهویه مطبوع مرکزی به چشم می‌خورد و طراحی آن برای جریان هوای یک طرفه صورت گرفته و به سادگی بر روی سقف قرار می‌گیرد. از سوی دیگر نوع چهار طرفه آن دارای چهار سمت مختلف برای دمیدن هوای سرد یا گرم هستند و مجهز به یک پمپ درین برای تخلیه آب کندانس شده می‌باشند. در این محصول، تنظیم و کنترل میزان دما و حجم هوای ورودی به محیط به وسیله ریموت کنترل صورت می‌پذیرد.

2) سقفی توکار: این محصول، در داخل سقف کاذب قرار می‌گیرد و از جمله مزیت‌های آن می‌توان به نصب راحت و انتخاب سریع محل دریچه هوادهی اشاره کرد. معمولاً در پروژه‌های ساختمانی امروزی، فن کویل سقفی توکار را در بالای درب ورودی فضا و در زیر سقف کاذب قرار می‌دهند و یک دریچه جهت بازدید و بررسی و تعمیر و نگهداری آن ایجاد می‌کنند.

3) کانالی: این محصول دارای فشار استاتیک خارجی بسیار زیادی می باشد و از لحاظ شکل ظاهری شبیه فن کویل سقفی توکار است و به همان صورت در داخل سقف کاذب نصب می‌شود. اما توجه داشته باشید که این محصول صدای زیادی تولید می‌کند و حجم هوای آن در مقایسه با انواع دیگر فن کویل‌ها نسبتاً زیادتر است. لازم به ذکر است که این دستگاه معمولاً در راهروها و کریدورهای ساختمان‌های تجاری، لابی‌ها و مکان‌هایی که سقف مرتفع دارند مورد استفاده قرار می‌گیرند.

4) زمینی: اگر فضای زیادی برای استفاده از فن کویل در اختیار دارید، ما به شما استفاده از نوع زمینی را پیشنهاد می‌کنیم. این دستگاه یکی از پُرطرفدارترین و پُرکاربردترین انواع فن کویل‌ها است که به صورت ایستاده بر روی زمین قرار می‌گیرد. معمولاً مراکز اداری و مسکونی که امکان ایجاد سقف کاذب ندارند، به وسیله این دستگاه مورد تهویه مطبوع قرار می‌گیرند.از طرفی دیگر، اگرچه این محصول فضای کمی را اشغال می‌کند، اما هزینه نصب آن نیز در مقایسه با فن کویل‌های سقفی و توکار کم‌تر است. این محصول، مکش از روبرو یا پشت و دمش را از قسمت بالای دستگاه انجام می‌دهد.

5) زمینی فوق باریک: نوع دیگری از فن کویل‌های امروزی، نوع زمینی فوق باریک آن است که می‌تواند بر روی دیوار یا زمین نصب شود. مشخصه اصلی این دستگاه، زیبایی و بسیار باریک بودن آن ها است که به هیچ وجه نمی‌توان بر روی آن ها نشست. در واقع نوع زمینی فوق باریک، تنها از لحاظ شکل ظاهری، با سایر فن کویل‌ها تفاوت دارد.

6) دکوراتیو: فن کویل دکوراتیو یک نوع فن کویل زمینی است که یک سطح شیب‌دار دارد و به واسطه همین سطح شیب‌دار، نمی‌توان بر روی آن نشست.

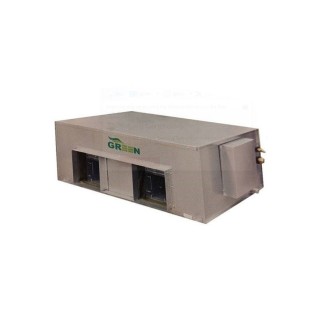

7) داکتی یا کانالی: فن کویل کانالی یا داکتی معمولاً در مقایسه با نوع کاستی و دیواری از ظرفیت بیشتری برخوردار است و به همین دلیل قابلیت استفاده در محیط‌های بزرگ‌تر را دارد. البته این مدل همان‌گونه که از نام آن نیز مشخص است، نیاز به داکت کشی یا کانال کشی دارد. معمولاً این دستگاه در ظرفیت‌های 600 تا 2200 فوت مکعب در دقیقه طراحی شده‌اند و در داخل سقف کاذب نصب می‌شوند و به طور مستقیم قابل دیدن نیستند ولی قدرت شوتینگ باد بسیار بیشتری دارند. از نام های دیگر این دستگاه‌ می توان به فن استاتیک بالا و یا High Static اشاره کرد که دلیل این نام‌گذاری پرتاب باد بسیار زیاد آن می‌باشد. این دستگاه هوا را به وسیله کانال منتقل می‌کند و می‌تواند هوا را بین 4 الی 10 متر آن طرف‌تر نیز به بیرون پرتاب کند.

در ادامه مطلب می توان گفت که این دستگاه را از لحاظ تولید هوای تازه می توان به دو دسته تقسیم کرد. دسته اول، دستگاه هایی هستند که هرگز برای تولید هوای مطبوع مناسب نیستند و برای برخورداری از هوای مطبوع باید با اضافه کردن یک سیستم هواساز مرکزی این قابلیت را برای سیستم تهویه مطبوع ایجاد کنیم. این نوع فن کوئل‌ها ترموستات‌های کنترلی یا سنسورهای ویژه‌ای دارند که با توجه به گرما و سرمای هوا، دمای مطلوب را برای محیط تشخیص می‌دهند. نقش هواساز در این دستگاه به این ترتیب است که پس از تولید هوای تازه و فیلتر کردن آن، می‌تواند رطوبت مورد نیاز را نیز تأمین کند و سپس از آن به شکل گرما یا سرما با فن به محیط انتقال داده می‌شود. دسته دوم، موسوم به فن کویل‌های کانالی، وظیفه تهویه مطبوع و تأمین هوای تازه را به طور مستقل انجام می‌دهند و شما نیاز به هواساز ندارید. ولی از سوی دیگر توجه داشته باشید که این دستگاه نمی‌تواند وظیفه هواسازی خود را با کیفیت بالایی انجام دهد.

آخرین دسته بندی فن کوئل ها، مرتبط با نوع لوله کشی آن ها می باشد. به بیانی دیگر، اگر بخواهیم از دیدگاه لوله کشی نظر دهیم باید به این نکته توجه داشته باشیم که این دستگاه به دو دسته کلی تقسیم می‌شود که عبارتند از:

• دو لوله: فن کوئل‌های دو لوله به این ترتیب عمل می‌کنند که یک لوله برای ورود آب سرد یا گرم و لوله دوم برای خروج همان آب ورودی می‌باشد.
• چهار لوله: در فن کویل‌های چهار لوله، به این ترتیب عمل می‌شود که دو لوله برای ورود آب سرد و آب گرم و دو لوله دیگر برای خروج آن ها است.

برتری مدل چهار لوله به مدل دو لوله در این است که در مدل چهار لوله می‌توان به طور هم‌زمان آب سرد و گرم را وارد سیستم کرد؛ ولی مدل دو لوله این قابلیت را ندارد و در هر زمان، تنها امکان ورود آب سرد یا آب گرم وجود دارد. به عنوان مثال، اگر در یک محیط آزمایشگاهی برای قسمت اداری نیاز به گرمایش مطبوع و برای قسمت آزمایشگاهی و سردخانه‌ای نیاز به سرمایش مطبوع داشته باشید، امکان استفاده از مدل دو لوله وجود ندارد و برای برخورداری هم‌زمان از هر دو رویکرد سرمایشی و گرمایشی حتماً باید از مدل چهار لوله استفاده شود تا سیستم به طور هم‌زمان و موازی، قابلیت عملکرد سرمایشی و گرمایشی در دو محیط مجزا را داشته باشد.

خرید فن کویل

در هنگام خرید فن کویل، شاخص‌های متنوعی وجود دارند که می توانند در انتخاب محصول مورد نظرتان تاثیرگذار باشند. این شاخص ها عبارتند از:

• نوع دستگاه: با توجه به فضا، امکانات، سطح بضاعت و اقلیم منطقه، بهتر است ابتدا نوع دستگاهی که برای محیط مورد نظر شما مناسب است را انتخاب کنید.
• ظرفیت: در زمان محاسبۀ ظرفیت فن کوئل، سعی کنید ظرفیت آن را بر مبنای دور متوسط حساب کنید، نه دور پایین یا دور زیاد. فراموش نکنید که ظرفیت فن کویل، پایه و اساس میزان بار سرمایشی کل (یعنی سرمایش محسوس و پنهان) در هر فضا می‌باشد.
• سر و صدا: این پارامتر را خیلی جدی بگیرید. چون تجربه نشان داده است که اگر سامانه سرمایشی یا گرمایشی شما از سر و صدای زیادی برخوردار باشد، چه بسا با صرف هزینه گزافی که برای خرید و نصب آن متحمل شده‌اید، ترجیح به خاموش ماندن و عدم استفاده از آن بدهید. در مورد سر و صدای دستگاه باید به ارتفاع سقف، نوع ساخت و ساز، سقف اتاق‌های آکوستیک و قرار گرفتن دستگاه و نوع موتور و فن مورد استفاده در آن توجه داشته باشید.
• از جمله عوامل دیگری که در زمان خرید فن کویل باید مورد توجه قرار گیرند، می‌توان به قابلیت کنترل مناسب، مصرف انرژی، قیمت، ابعاد مناسب دستگاه، و شکل ظاهری آن اشاره کرد.

قیمت فن کویل

به طور کلی نمی‌توانیم قیمت به خصوصی را برای انواع مختلف این دستگاه تعیین کنیم. چون همان‌گونه که می‌دانید، این محصول از دامنه ظرفیتی، برند تولید کننده، نوع استقرار، کیفیت برند و کشور تولید کننده و همچنین کیفیت قطعات به کار رفته بسیار متنوعی برخوردار می باشد. لذا چنان‌چه قصد استعلام قیمت فن کویل را دارید، به شما توصیه می‌کنیم که نخست گالری محصولات قابل عرضه مربوط به بزرگ‌ترین و نخستین فروشگاه اینترنتی تجهیزات ساختمانی کشور یعنی مجموعه یابان را بررسی کنید و سپس به صورت مجازی و یا تلفنی قیمت دستگاه مورد نظرتان را برای فضای خود استعلام نمایید.

فروش فن کویل

حالا که با ویژگی‌ها، سازوکار، مزیت‌ها و عملکرد انواع مختلف این دستگاه آشنا شدید، به شما پیشنهاد می‌کنیم که پس از بررسی قیمت و مشخصات انواع گوناگون فن کوئل، کلیۀ سلسله فرآیندهای تأمین، عرضه، نصب، راه اندازی و خدمات پس از فروش تجهیزات این محصول، پروژۀ ساختمانی خود را به فروشگاه مجازی یابان بسپارید و خاطرۀ این سرمایه‌گذاری بی دغدغه و سودآور – البته با ارزش افزودۀ بالا برای پروژه‌های ساخت و ساز – را با دوستانتان نیز در میان بگذارید.
