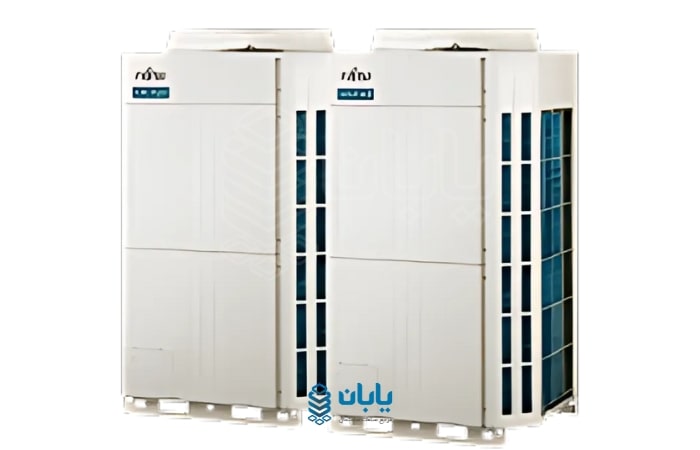

سیستم اسپلیت مرکزی VRF

سیستم اسپلیت مرکزیVRF که سر واژه عبارت (Variable Refrigerant Flow) است، یکی از سامانه‌های پیشرفته تهویه مطبوع می‌باشد که برای ساختمان‌های مسکونی، اداری و تجاری مورد استفاده قرار می‌گیرد. دلیل آنکه این سیستم در کشور ما به خوبی شناخته نشده است، ساختار پیچیده و فناوری خاصی است که در آن نهفته می باشد. نخستین سیستم اسپلیت مرکزی در سال 1982 در کشور ژاپن راه اندازی شد و در حال حاضر در حدود نیمی از ساختمان‌های اداری و 35 درصد از ساختمان‌های بزرگ تجاری این کشور مجهز به VRF هستند. امروزه هیچ تولید کننده داخلی در کشور ما برای وی آر اف وجود ندارد و تمامی برندهای موجود در بازار کشور ما وارداتی هستند. ما در ادامه این مطلب قصد داریم تا در مورد ویژگی‌ها، مزایا، معایب و نکات ضروری مربوط به سامانه‌های اسپلیت مرکزی VRF با شما صحبت کنیم.

سیستم وی آر اف

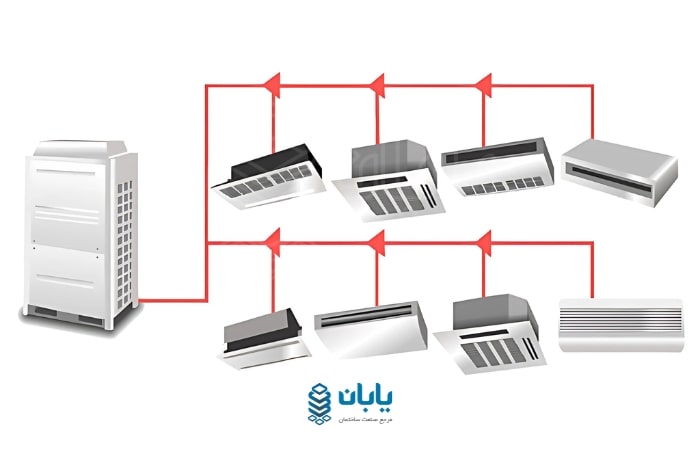

این سیستم شامل یک یونیت خارجی است که در محیط باز قرار می‌گیرد و چندین یونیت داخلی یا هوارسان دارد که در داخل ساختمان و در فضاهای گوناگون قرار می‌گیرند. یونیت خارجی وی‌آر‌اف دارای کمپرسور، موتور الکتریکی، کندانسور، فن، شیر انبساط الکترونیکی، شیر Hot Gas by Pas، جدا کننده روغن (Oil Separator)، آکومولاتور، دنده و شاسی می‌باشد. یونیت داخلی وی آر اف نیز می‌تواند شامل اواپراتور با لوله‌های مسی و فین آلومینیومی، الکتروموتور، ترموستات، سینی درین، بلوور فن، هوزینگ بلوور فن و بدنه باشد که به صورت سقفی توکار و یا روکار سقفی زمینی و یا کاستی چهار طرفه و یا یک طرفه نصب و اجرا می‌شود.

نحوه عملکرد وی آر اف

در سامانه وی آر اف، ابتدا مایع خنک کننده حاصل از چگالش در یونیت خارجی به انشعاب‌های گوناگونی تقسیم و راهی یونیت‌های داخل ساختمان می‌شود و پس از عبور از شیر انبساط، به کویل سرمایش وارد می‌شود. از سوی دیگر هوای ورودی به یونیت داخلی که از هوای داخل اتاق مکیده شده است، از روی کویل خنک شده عبور داده می‌شود و پس از کاهش دما دوباره وارد اتاق می‌شود. بدین ترتیب در سامانه وی‌آر‌اف نیز از سیکل خنک کننده تراکمی بخار (مبتنی بر چرخه کارنو) استفاده می‌شود. در این فناوری، به دلیل استفاده از کمپرسورهای دیجیتالی یا کمپرسورهای اسکرال اینورتردار، حجم جریان خنک کننده ورودی به کویل یونیت‌های داخلی می‌تواند تغییر کند. از همین رو، با تغییر حجم جریان خنک کننده می‌توان به راحتی امکان کنترل دمای هر فضا به صورت جداگانه را به وجود آورد.

سیستم‌ گرمایش وی آر اف

یکی دیگر از ویژگی‌های سیستم‌های VRF این است که می‌توانند به طور همزمان با سیستم سرمایش، دارای سیستم گرمایش نیز باشند. بخش گرمایش سیستم‌ وی آر اف به دو روش انجام می‌شود:

1. سامانه وی آر اف دو لوله‌ای یا هیت پمپ (Heat Pump)
2. سامانه وی آر اف سه لوله‌ای یا بازیابی حرارتی (Heat Recovery)

در سامانه دو لوله‌ای، امکان گرمایش و سرمایش تمامی مناطق وجود دارد؛ اما نه به صورت همزمان. بدین ترتیب که در فصل گرما، سامانه سرمایش به وسیله یونیت‌های داخلی و با دریافت مایع خنک کننده از شیر انبساط اقدام به سرد کردن هوا می‌کند و در فصل سرما نیز سامانه گرمایش با دریافت بخار داغ خروجی از کمپرسور به عنوان یک کندانسور، به فرایند گرمایش کمک می‌کند. اما در سامانه سه لوله‌ای، امکان سرمایش و گرمایش تمامی مناطق به طور همزمان وجود دارد. بدین ترتیب که هر یونیت داخلی به کمک یک جعبه برقی که مجهز به یک سری شیرهای برقی است از سه لوله جداگانه شامل خط مایع (Liquid)، خط مکش (Suction) و خط دهش (Discharge) منشعب می‌گردد. بدین صورت در یونیت‌های سرمایشی مسیر رفت خط مایع و برگشت خط مکش باز می‌شود و کویل یونیت به عنوان یک اواپراتور وارد مدار است؛ و در همان زمان در یونیت گرمایش مسیر رفت خط دهش و برگشت خط مایع باز است و کویل یونیت به عنوان یک کندانسور ایفای نقش می‌کند. از این گذشته تعدادی مبدل گرمایی اضافی نیز در جعبه‌های توزیع وجود دارند تا از این طریق، جریان گرمایی بخار داغ خارج شده از یونیت‌های سرمایشی به جریان خنک کننده در حال ارسال به سمت مناطق نیازمند گرمایش انتقال پیدا کند. این هم‌افزایی فنی باعث بهینه ‌سازی چشمگیر مصرف انرژی می‌شود. البته در برخی مواقع نیز سیستم وی آر اف با سیستم‌های دیگری مثل GHP یا EHP ادغام می‌شود و باعث ایجاد یک عملکرد بهتر در بخش گرمایش می‌شود.

مزایای سیستم اسپلیت مرکزی وی آر اف

شناخت مزایای وی آر اف به شما کمک می کند تا بتوانید بیشتر با این سیستم آشنا شوید و اگر قصد خرید آن را دارید، با اطمینان خاطر بیشتری به خرید خود بپردازید. این مزایا به شرح زیر می باشند:

• با توجه به این‌که برای هر اتاق یا فضای مشخص در ساختمان از یک یونیت داخلی جداگانه استفاده می‌شود، لذا امکان کنترل دما در هر فضا به صورت جداگانه وجود دارد. بدین ترتیب هر فضا متناسب با نوع کاربری و نیاز افراد ساکن در آن، به طور مستقل مورد کنترل قرار می‌گیرد.
• امکان گرمایش و سرمایش همزمان تمامی مناطق در نوع سه لوله‌ای سیستم‌های VRF وجود دارد.
• سامانه VRF نسبت به کولرهای گازی و داکت اسپلیت‌ها دارای مصرف انرژی پایین‌تری است.
• به دلیل آن که هر یونیت داخلی نیاز به یک یونیت خارجی مختص به خود ندارد، پس به نمای ظاهری و زیبایی بیرونی ساختمان آسیبی وارد نمی‌شود و فضای کم‌تری اشغال می‌شود.
• VRF از یک عملکرد آرام و بی‌صدا برخوردار است.
• امکان لوله کشی با طول زیاد و انعطاف پذیری در نصب آن وجود دارد؛ به طوری که امکان لوله کشی افقی تا صد متر و امکان لوله کشی عمودی تا پنجاه متر میسر است.
• این سیستم در هتل‌ها و مناطق گرمسیر، کاربردی‌تر و دارای توجیه اقتصادی بهتری است.
• سیستم وی ار اف به ویژه در آپشن سرمایشی از صرفه ‌جویی انرژی بهتری در مقایسه با داکت اسپلیت‌ها برخوردار است.
• اسپلیت مرکزی قابلیت اتصال 64 یونیت داخلی را دارد.
• این سامانه از گستره عملکرد 20 درجه سانتی‌گراد زیر صفر تا 48 درجه سانتی‌گراد بالای صفر برخوردار است.
• VRF دارای بازدهی بالایی می باشد.
• این دستگاه قابلیت اطمینان بالا و پشتیبانی مطمئنی دارد.
• سیستم اسپلیت مرکزی نیازی به اشغال فضا برای موتورخانه ندارد.

معایب سیستم اسپلیت مرکزی وی آر اف

به دلیل استفاده از کمپرسور در این سیستم‌ها، برای تولید گرمایش (شبیه به کولرهای گازی و داکت اسپلیت‌هایی که کویل گرمایشی ندارند) مصرف برق زیادی وجود خواهد داشت. بنابراین استفاده از سامانه‌های وی آر اف برای گرمایش در فصول سرد سال مقرون به صرفه نیست. همچنین، امکان استفاده از سیستم‌های وی‌ آر‌ اف در ساختمان‌های خیلی بلند وجود ندارد. زیرا بیشترین فاصله عمودی مجاز بین یونیت خارجی و دورترین یونیت داخلی، از محدودیت مسافت برخوردار است. از طرفی دیگر، نگرانی‌های جدی در رابطه با احتمال نشت گاز مبرد در سیستم‌های وی‌آر‌اف وجود دارد؛ چون این گاز گذشته از آسیب‌های زیست محیطی، باعث مخاطرات زیاد برای سلامتی انسان و هزینه زیاد برای شارژ مجدد گاز در سیستم می‌باشد. از این گذشته، در صورت اختلال در موازنه داخل لوله‌ها، باید گاز آن به طور کامل تخلیه و دوباره شارژ شود.

انواع وی آر اف

سیستم‌ اسپلیت مرکزی از نظر مصرف انرژی به دو دسته کلی GHP و EHP تقسیم می‌شود:

1.  سیستم‌های EHP (Electric Heat Pump) با برق کار می‌کنند و در یونیت خارجی آن ها یک یا چند الکتروموتور قرار دارد.
2.  سیستم‌های GHP (Gas Heat Pump) با انرژی گاز طبیعی کار می‌کنند و در یونیت خارجی آن ها از یک موتور احتراق داخلی استفاده شده است که یک یا چند کمپرسور اسکرال را به حرکت چرخشی در می‌آورد و کمپرسور نیز فرایند متراکم کردن گاز مبرد و چرخش آن را برعهده دارد.

همچنین این سیستم از لحاظ عملکرد نیز به سه دسته تقسیم می‌شود که عبارتند از:

1. سیستم‌های VRF سرمایشی که ساده‌ترین نوع سیستم‌های اسپلیت مرکزی هستند و تنها قابلیت سرمایش محیط را دارند. به زبان ساده‌تر، این سیستم‌ها فقط در فصل تابستان و از طریق یونیت‌های داخلی فرایند سرمایش محیط داخل را انجام می‌دهند.
2. سیستم‌های VRF سرمایشی و گرمایشی که در مقایسه با سیستم‌های اسپلیت مرکزی سرمایشی، از پیشرفت و پیچیدگی بیشتری برخوردارند. این سیستم از یک پمپ گرمایشی برای تولید گرما استفاده می‌کند و تنها تفاوت آن با سیستم وی‌ آر ‌اف سرمایشی، در این است که در فصول سرد سال گرمایش محیط را نیز انجام می‌دهد. عملکرد این سامانه به این ترتیب است که یونیت خارجی وقتی در حالت سرمایش قرار بگیرد، تمامی یونیت‌های داخلی فقط می‌توانند فضا را خنک کنند و قادر نیستند به طور همزمان از دو وضعیت سرمایشی و گرمایشی استفاده کنند.
3. سامانه سرمایشی و گرمایشی همزمان، یک مدل بسیار پیشرفته در مقایسه با دو سیستم قبلی است که در آن به طور همزمان امکان گرمایش و سرمایش فضا وجود دارد؛ به طوری که در یک ساختمان بسته می‌تواند به طور همزمان نیازهای سرمایشی و گرمایشی را برطرف سازد.

ویژگی‌های وی آر اف

همان طور که می دانید، شناخت ویژگی های فنی یک محصول می تواند تاثیر بسزایی بر روی آشنایی با آن داشته باشد. از همین رو در قسمت زیر، ویژگی های سیستم وی آر اف شرح داده شده اند:

• این سیستم دارای ظرفیتی بین 22 تا 252 کیلووات می باشد.
• استفاده از موتورهایی با مبدل جریان (کوموتاتور)، مبدل الکترونیکی، کمپرسورهای پیچی با محرک معکوس کننده، کمپرسورهای چندتایی، مداربندی پیچیده، خنک کننده و روغن، گشت‌ها و کنترل کننده‌هایی که امکان می‌دهند تا 60 واحد داخلی به شکل متصل به یک یونیت خارجی کار کنند.
• سامانه‌های مولتی اسپلیت وی‌آر‌اف متشکل از چند یونیت داخلی که بسته به ظرفیت آن ها توانایی اتصال شانزده یونیت داخلی را دارند.
• بهره‌گیری از کمپرسور اسکرال از نوع دیجیتالی اینورتردار که مصرف برق را دست کم به میزان سی درصد کاهش می‌دهد.
• در این محصول از پمپ گرمایی به منظور گرمایش در زمستان استفاده شده است.
• بیشینه مقدار لوله کشی در این سیستم‌ها برابر با هزار متر است. اما در عین حال بیشترین فاصله از اولین تا دورترین یونیت داخلی بین 40 تا 90 متر می‌باشد.
• بیشینه فاصله عمودی بین یونیت‌های خارجی پنج متر و بیشینه فاصله عمودی بین یونیت‌های داخلی تا سی متر می باشد. همچنین بیشینه فاصله بین یونیت داخلی و یونیت خارجی 110 متر است.

خرید VRF

زمانی که قصد خرید وی آر اف و سرمایه‌گذاری بر روی این سامانه را دارید، باید با یک سری نکات لازم در مورد آن ها آشنایی داشته باشید تا از یک سرمایه‌گذاری توجیه‌ پذیر و مطمئن برخوردار شوید. مهم‌ترین این نکات عبارتند از:

• در صورت بروز نشتی یا خرابی در مسیر لوله کشی، کل سامانه با اختلال مواجه خواهد شد و از کار خواهد افتاد و مادام که اقدام به نشت‌یابی، رفع محل نشت و شارژ کامل گاز خنک کننده صورت نگرفته باشد، سیستم نمی‌تواند به مدار خدمات خود بازگردد.
• یافتن محل نشت گاز در مسیر لوله کشی کار بسیار سخت و زمان‌بری است. چون گاز مبرد استفاده شده در اسپلیت مرکزی، یک گاز بدون رنگ و بدون بو است و گاهی اوقات برای پیدا کردن محل دقیق نشت مجبور به تخریب بخش‌هایی از سازه خواهید شد که هزینه زیادی را به شما تحمیل خواهد کرد.
• در فصول سرد سال، گرمایش VRF به وسیله کمپرسور است و مصرف برق زیادی را طلب خواهد کرد و با توجه به هزینه‌های صعودی مصرف برق در کشور چندان توجیه پذیر نیست.
• به دلیل معکوس کردن کمپرسور در شرایط ایده‌آل برای تولید گرمایش در فصل سرد، به ازای هر یک ساعت گرمایش پنج دقیقه سرمایش سیستم VRF صورت خواهد گرفت. برای این منظور در زمستان برای گرمایش می‌توانید از سیستم گرمایش پکیج یا موتورخانه استفاده کنید.
• در صورتی که قصد تغییر چیدمان، تغییر دکوراسیون و هر گونه تغییرات در ساختمان را دارید، امکان جابجایی یونیت‌های داخلی وجود ندارد. چرا که باعث اختلاف فشار در درون شاخه‌ها می‌شود و فشار کل مجموعه به هم خواهد ریخت و باعث اختلال در سرمایش تمامی یونیت‌های داخلی خواهد شد.

قیمت VRF

همان‌طور که تا به اینجای گفتگو نیز متوجه شده‌اید، سیستم‌های اسپلیت مرکزی از حساسیت‌ها و البته قابلیت‌های خوبی برخوردارند. از همین رو در زمان خرید باید به تمامی ویژگی‌ها، معایب و مزیت‌های آن ها توجه شود. اما به غیر از ویژگی‌های فنی که در بالا اشاره شد، مهم‌ترین پارامتری که در زمان خرید باید در نظر گرفته شود، موضوع قیمت سیستم اسپلیت مرکزی است؛ زیرا این سیستم‌ از الزامات و ویژگی‌های خاصی برخوردار بوده و عدم توجه به آن ها می‌تواند خرید شما را با شکست و ناکامی مواجه سازد. سرمایه‌گذاری برای خرید سیستم اسپلیت مرکزی VRF باید به صورت حساب شده و دقیق صورت پذیرد. ولی نیازی به نگرانی ندارید؛ چون در ادامه این مطلب قصد داریم پیشنهاد بسیار خوبی به شما ارائه کنیم تا در ادامه این جریان با موفقیت همراه باشید. به علاوه توجه داشته باشید که قیمت این سامانه بر اساس ظرفیت، قابلیت‌های فنی، آپشن‌های احتمالی، تعداد یونیت‌های داخلی و خارجی، مشخصات فضا از جمله متراژ، پلان و کاربری و بسیاری از اطلاعات مربوط به دستگاه و محیط مورد نظر شما در نوسان است. البته توجه داشته باشید که اعتبار برند سازنده، نوسانات نرخ ارز، کیفیت قطعات و اتصالات به کار رفته و فصل سفارش‌گذاری شما نیز در قیمت نهایی این دستگاه بی‌ تأثیر نخواهند بود.

فروش VRF

اگر قصد خرید سیستم اسپلیت مرکزی VRF را دارید، توجه داشته باشید که برای یک خرید مطمئن و بی‌دغدغه ابتدا می‌توانید از گالری محصولات فروشگاه اینترنتی یابان به عنوان بنیان‌گذار بازار آنلاین تجهیزات ساختمانی در ایران از سال 1390 و ارائه دهنده خدمات مشاوره‌ای و فنی رایگان در این زمینه بازدید به عمل آورید و هر گونه پرسش یا ابهامی که دارید را با تیم کارشناسان فنی و بازرگانی این فروشگاه اینترنتی در میان بگذارید. شما به محض ورود به این فروشگاه مجازی می‌توانید از طریق چت آنلاین یا کانال‌های ارتباطی موجود در سایت با کارشناسان این فروشگاه اینترنتی ارتباط برقرار کنید و پس از تصمیم نهایی برای خرید، اقدام به ثبت سفارش و نهایی کردن خرید خود نمایید و پس از چند روز کاری سامانه خریداری شده را در محل نشانی اعلام شده در زمان ثبت سفارش دریافت نمایید و خاطره این پروژه موفق را با همکاران و دوستانتان هم به اشتراک بگذارید.
